5SH 、450SH 、4SH 、3SH

5SH 、450SH 、4SH 、3SE基本参数和尺寸表:

904SH

904SH基本参数表连接件: 1 个螺丝钉M12-30+2个M12 : 等级10-9 上紧力矩: 50N.m

制动力矩(N . m) =制动力/ 1000 x [(ΦB)/2-30]

ΦB-单位: mm

用于紧急制动时大制动力N20 000 (衬垫A ) 904-A用于工作制动时大制动力N15 000(衬垫M)904-M释放压力bar60完全释放的移位容量cm333总油缸容积cm398响应时间s0.3重量kg28

电力液压块式制动器系列

YWZB YWZ2 YWZ3B YWZ4B YWZ5 YWZ6 YWZ8 YWZ9 YWZ12 YWZ13 YW YWL TYWZ2 YWP

电磁块式制动器

JZ(TJ2A) MW(Z) ZWZA ZWZ2 ZWZ3A DCW3

电磁失效保护盘式制动器

5SE 561SE 560SE 56SE

DCPZ12.7

4SE 3SE ST1SE ST2SE 450SE

液压失效保护盘式制动器

5SH 4SH 3SH 450SH ST1SH ST2SH ST3SH ST4SH

SB(YQP) SBDST5SH ST10SH ST16SH ST25SH ST25SH-A ST40SH 904SH

安全制动器SBD125 SBD160 SBD200 SBD250 SBD365 SBD425

电力液压臂盘式制动器YPZ2Ⅰ、Ⅱ、Ⅲ YPZ2Ⅳ、Ⅴ、Ⅵ

产品详情

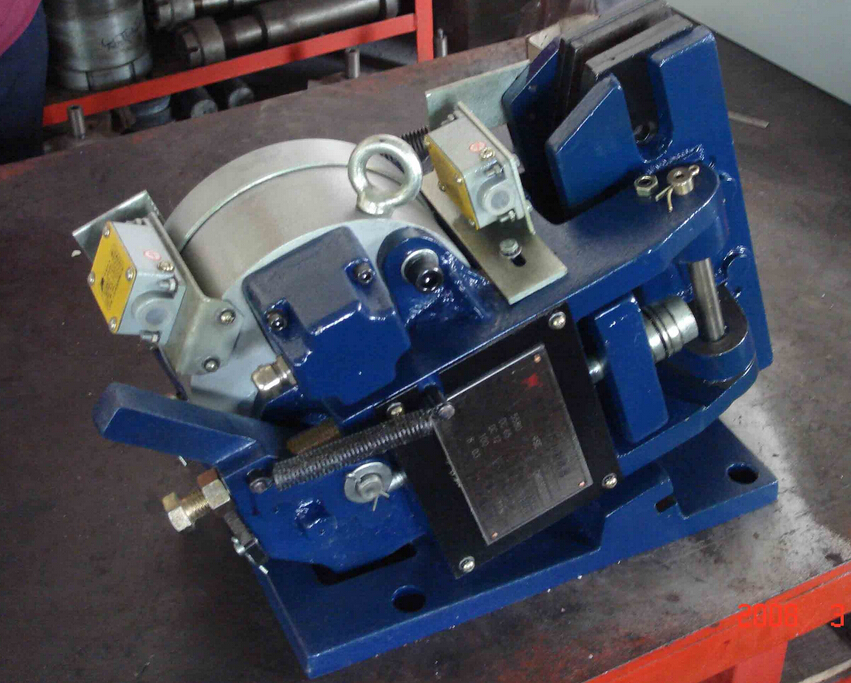

SE、SH 、SP系列失效保护盘式制动器工作制动器，允许高频率制动。制动力大，维修费用低，带衬垫磨损自动补偿装置(制动力矩稳定) ，晌应时间短。

安装公差大，制动盘端面跳动:大值:± 0.2mm 。底座相对于盘的垂直度偏差:大值:±4‰。

制动盘相对于底座的中心距偏差:大值:±2.5mm 。

该系列包括下列类型制动器:

561SE 、560SE 、56SE 、5SE 、450SE 、4SE 、3SE制动器(电磁释放) 。工作时须有ESE/ESP配套电源(具体参数见配套电源) 。

5SH 、450SH 、4SH 、3SH 、904SH 制动器(液压释放) 。工作时需有液压站。

5SP, 450SP 、4SP 、3SP制动器(气动释放)(5bar)

安全制动器制动力大，和工作制动器一样。

发现超速的情况下，用作紧急制动，正常情况下静态制动器晌应时间短。

安装公差大，制动盘端面跳动:大值: ±0.2mm 。底座相对于盘的垂直度偏差:±0 .4‰。

该系列包括下列类型制动器:所有SE 系列。电磁释放。工作时须有配套电源ESE/ESP(具体参数见配套电源)。

所有SH 系列一主要是ST系列。液压释放。工作时带有液压站。

所有SP 系列。气动释放(5bar)

备注: ST1SE 、ST2SE仅适合用作安全制动器。当使用频率很低时也可用作工作制动器。根据用户不同的需求，可加装下列装置:衬垫磨损显示(通过显示开关或衬垫里的磨损线实现) 。电话 13803910788

制动显示(通过显示开关实现)。

手动释放显示(通过显示开关实现)

特殊应用:用于盘温非常高时的烧结衬垫，特种衬垫(无火星等);特殊盘(厚度、直径、材料等)。

若有需求，请与我们的技术人员联系。

弹簧制动-液压碍放-适合盘厚: 30mm

ST1SH 、ST2SH 、ST3SHW

ST1SH 、ST2SH 、ST3SH基本参数和尺寸ΦB-单位: mm

基 本 参 数制动力力矩公式N.m制动力矩=制动力/1000 X (ΦB/2-68)晌应时间S0.2两侧退距mm0.7释放压力bar100进油口尺寸"Z1 /4额定制动力 NST1SE:35000(安全制动)/25000(工作制动)ST2SE:70000(安全制动)/50000(工作制动)ST3SE:147000(安全制动)/105000(工作制动)外 形 尺 寸 mm完全释放移位容量cm3ST1SH:18 ST2SH:50 ST3SH:135总油缸容积cm3ST1 SH:34 ST2SH:83 ST3SH:227重量KgST1SH:117 ST2SHE:117 ST3SH:118AA=0 .203 x ΦB+211CC=0.456 x ΦB-133D25E285F340G180H410I90J230K200L213.5M55N5OM30P27.5

ST3SH-A

ST3SH-A基本参数制动力矩(N.m) =制动力/1000 x [(ΦB)/2-68] 进油口: M18x1.5ΦB-单位: mm

制动力N220 000释放压力bar110-120完全释放的移位容量cm3180总油缸容积cm3310响应时间s0.2重量kg118Amm=(0.171 x ΦB)+240Cmm=(0.47 x ΦB)-120

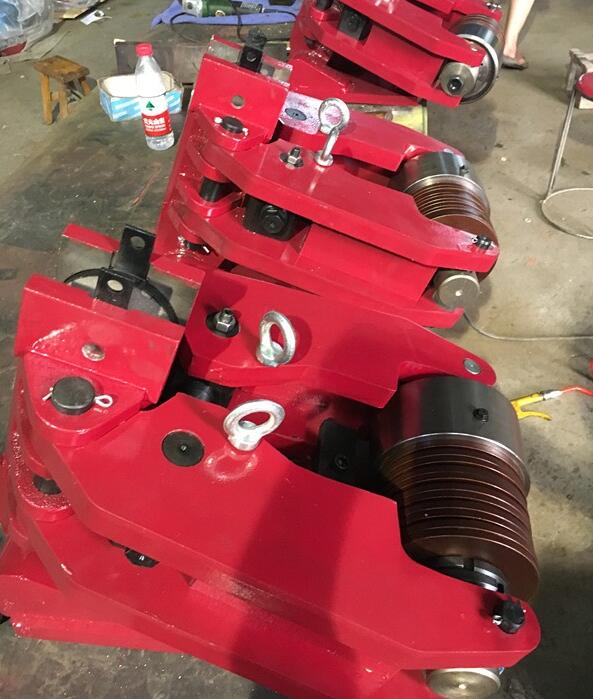

ST10SH 、ST16SH 、ST25SH 、ST40SH

ST10SH:连接件：8个螺栓M 24等级12.9上紧力矩1000NM；

ST16SH:连接件：8个螺栓M 30等级12.9上紧力矩1350NM；

ST25SH:连接件：8个螺栓M 30等级12.9上紧力矩1500NM；

ST40SH:连接件：8个螺栓M 39等级12.9上紧力矩5000NM；

ST10SH 、 ST16SH、 ST25SH 、 ST40SH基本参数和尺寸表单位（mm）

制动器型号ST10SHST16SHST25SHST40SH基本参数制动力矩公式:N.m制动力矩=制动力/1000x(ΦB/2-75)制动力矩=制动力/1000x(ΦB/2-90)制动力矩=制动力/1000 x (Φ B/2-90)制动力矩=制动力/1000 x (B/2-100)额定制动力N81000150000200000288000进油口尺寸进油口均为:M18x1.5间隙mm212工作压力MPa131519油缸容积mL275360560810响应时间S0.2完全释放移位容量mL32218831重量Kg 218286 外形尺寸A456572100C457090100D190260302367F25323241G556565100H130135150219i95110130168J300345380522K454560119L315370400462M190205220268N88888890O353550100P48484850Q288288288306R648600650630

ST25SH-A

ST25SH-A基本参数表连接件: 8个螺栓M30; 等级12.9 ; 上紧力矩1500NM

制动力矩(N.m) =制动力/1000x[(ΦB/2)-75]

ΦB-单位: mm

大制动力N230000200000180000150000间隙mm1.02.03.04.0释放压力bar190完全释放的移位容量ml95油缸容积ml560响应时间s0.2重量kg280

ST25SH-C

ST25SH-C基本参数表连接件:4个螺栓M36; 等级12 . 9; 上紧力矩4280NM

制动力矩(N.m) =制动力/1000 x [(ΦB/2)-60]

ΦB-单位: mm

大制动力N230000200000180000150000间隙mm1.02.03.04.0释放压力bar160油缸容积ml570完全释放的移位容量ml115响应时间s0.2重量kg280

ST4SH、 ST5SH

ST4SH:连接件4个螺丝钉M33：等级10-9；上紧力矩：685N.m;

2个螺丝钉M24：等级10-9；上紧力矩：255N.m;

ST5SH：连接件6个螺丝钉M33：等级10-9；上紧力矩：1600N.m

ST4SH、 ST5SH基本参数和尺寸表单位（mm）

基本参数制动力矩公式Nm制动力矩=制动力/1000 x (Φ> B/2-108)单侧退距mm1释放压力barST4SH:100 ST5SH:190进油口尺寸”ST4SH:Z1/4 ST5SH:Z1/2额定制动力NST4SH: 120000(安全制动)/90000(工作制动)ST2SE:70000(安全制动)/220000(工作制动） 响应时间S0.2外 型 尺 寸 mm完全释放移位容量cm3ST4SH:110 ST5SH:120总油缸容积cm3ST4SH:408 ST5SH:678重量KgST4SH:285 ST5SH:440A80C100D125F336GST4SH:200 ST5SH:204HST4SH:355 ST5SH:4201140J155K173L460M190N410〇ST4SH:617 ST5SH:970P40Q34R25SST4SH:4 ST5SH:6TST4SH:2 ST5SH:0
