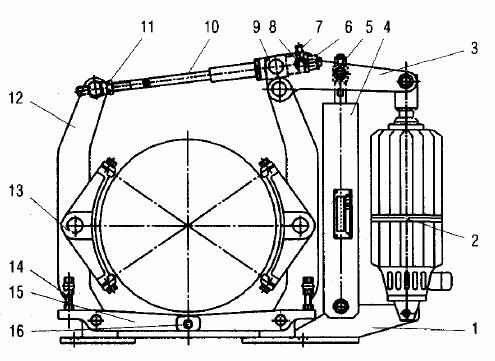

YWB电力液压块式制动器的外形图和机构简图。其制动原理如下：当驱动机构断电、停止工作时，电液推动器2(见图1)也同时或者延时断电，此时制动弹簧4的弹性力通过两侧的两条制动臂l2传递到制动瓦块l3及制动衬垫上，产生摩擦力并形成制动力矩，起到制动作用。当驱动机构电机通电时，推动器提前或者同时通电，在极短的时间内产生足够大的力升起推杆，压缩制动弹簧，制动臂带动制动衬垫向外侧张开，制动力矩消除。

1、底座2、电液推动器3、三角板4、制动弹簧5、力矩调节螺母6、紧固螺母7、补偿紧定螺栓、螺母8、拔销9、补偿套10、制动拉杆l1、防松螺母、隔套、垫片 12、制动臂 13、制动瓦块 14、锁紧螺栓、螺母15、退距均等杠杆 l6、互锁销

YW、YWB系列制动器连接尺寸和技术要求符合JB/T6406-2006标准，制动力矩参数符合DIN15435标准；YW系列配套符合JB/T10603-2006标准的YTD系列推动器；YWB系列配套符合DIN15430标准的Ed系列推动器；本系列适用于新设计、新主机配套选用。

YWZ5、YWZE系列制动器连接尺寸和制动力矩参数符合GB6333-86标准，技术要求符合JB/T6406-2006标准；YWZ5系列配套符合JB/T10603-2006标准的YTD系列推动器；YWZE系列配套符合DIN15430标准的Ed系列推动器。

YWZ6、YWZF系列制动器连接尺寸和制动力矩参数符合JB/ZQ4388-86标准，技术要求符合JB/T6406-2006标准；YWZ6系列配套符合JB/T10603-2006标准的YTD系列推动器；YWZF配套符合DIN15430标准的Ed系列推动器；本系列适用于取代原YWZ、JCZ、JWZ及TJ2等系列老产品。
