                                    了解液压抱闸制动器

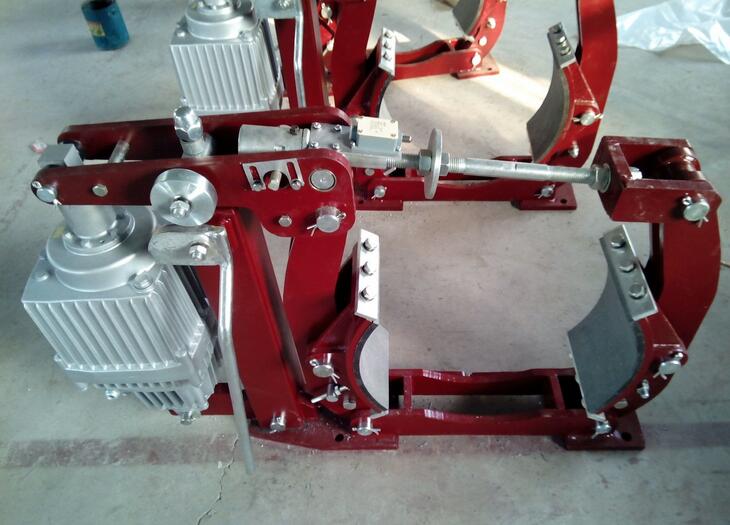

     液压抱闸制动器，正常情况下是抱死电机抱闸轮的，它是一个三相380V的小电机，当电机要工作时，通过接触器，如不是起动电机或变频电机，工作电源可与电机并联，给抱闸电机供电，电机旋转带动叶轮，叶轮通过液压油，推动液压杆，将抱闸打开。抱闸一般常用作常抱状态，只有当通电运转时才松开，所以电控一般很简单，只要推动器电源与电机供电并联就可以了，制动器的调整、保养及使用 ·每台曳引机都配备有两台制动器。当其中一台制动器因某种原因不起作用时,另一 台制动器仍有足够的制动

1-调整螺母，调整其位置可控制制动器体内部衔铁始终处于合适的位置，保持合理的工作行程，避免合闸时冲击衔铁，撞击手动开闸凸轮，发出噪声;

4-控制开闸力的行程，在大开闻间隙形成的条件下，控制制动臂的行程及制动闸瓦与制动轮的工作间隙;5-压缩弹簧,调整其压缩星可控制制动力的大小，压缩量过大会导致制动体开闸困难; 7-压缩螺母，调整其位置,可控制制动力的大小;

9-顶杆螺钉，控制闸瓦与制动轮的吻合程度，(制动闸瓦与制动轮吻合越好， 在相对条件下，形成的制动力越大，工作噪音越小) ;具体生产型号：

YT1,ED,YTD.BYT1，BED,ED2，MYT1，ZED,DEd系列电力液压推动器

JZ，MW,TJ2,ZWZA,ZWZ3系列电磁制动器

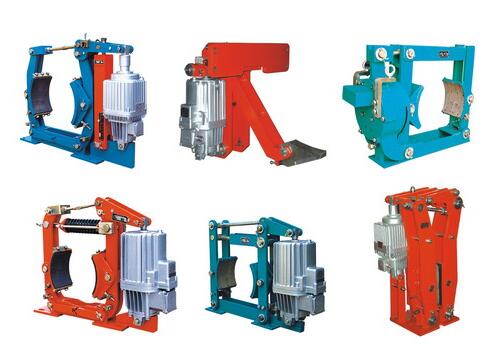

YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW，YWL系列电力液压制动器

BYWZ,BYWZ3,BYWZ4,BYWZ5,BYWZ8,BYWZ10,BYWZ9,BYWZ13,BYW系列电力液压制动器

QP，CQP，QPC, CQPL,QPL，PDA系列气动钳盘式制动器

DCPZ250，DCPZ300，DCPZ400系列电磁钳盘式制动器

YPZ2，YPZ3，YPZ1，YP系列臂盘式制动器

SPZ对称制动臂盘式制动器

SBD，SB系列安全制动器

SH，ST系列液压失效保护制动器

DADH，ADH,ADP系列液压直动制动器

SE系列电磁失效保护制动器

SP系列气动失效保护制动器

YFX,YDGZ,YLBZ,系列防风鉄楔制动器

YQP液压盘式制动器

13-拉杆，决定制动力的形成，控制大开闸间隙;

2、3、8、10-锁紧螺母，防止在调整完成后，系统动作后各调整螺钉松动，致使系统改变; 17-标尺，只是系统在恢复原制动力的参考标记。抱闸调整前准备工作:1、将电梯转成检修模式

2、向_ 上开轿厢，使对重落在支撑物上

3、检查制动回路的变压器电压，确保交流电压符合原理图要求4、检查并确认安全回路有效5、切断3主电源并执行锁闭程序

6、按下控制柜的急停开关和/或其他急停开关7、拆下机器保护罩8、清洁主机

9、检查并保证抱闸臂和所有其它的运动部件没有生锈，所有能够运动的部分必须能够自由移动和转动，如有必要拆卸抱闸并彻底清洁和润滑。拆卸后按照原来状态重新组装抱闸。

注意:必须严格执行锁闭程序。在抱闸调整工作开始前，确保不存在任何的电能和机械能。确保抱闸轮毂和闸瓦不要沾上油脂和润滑剂。

制动器开闸行程的调整:参考图11、松开螺母3和螺钉4。

2、顶杆4必须彻底离开抱闸铁芯的螺钉14。

3、顺时针旋转螺钉4至与顶杆螺钉14刚好接触，然后继续顺时针旋转1圈(螺距2mm) ,推动制动器顶杆，使衔铁向内移动2mm。相同方法调整另-一侧。

4、给制动器通电，此时制动器顶杆从内侧向外移动的大行程为4mm。 (若行程小，可顺时针旋转顶杆螺钉4增大行程;反之，逆时针减小行程)。后拧紧螺母3。观察开闸时衔铁有无撞击端盖的声音，以衔铁不撞击端盖为宜，且间隙小为好。

5、如果有撞击的声音，可通过逆时针旋转螺母1可增大铁芯行程,相反地顺时针旋转螺母1则能缩短铁芯行程。注意:观察抱闸制动器开关是否能够充分闭合和打开，否则可调节对应的顶杆螺钉。
