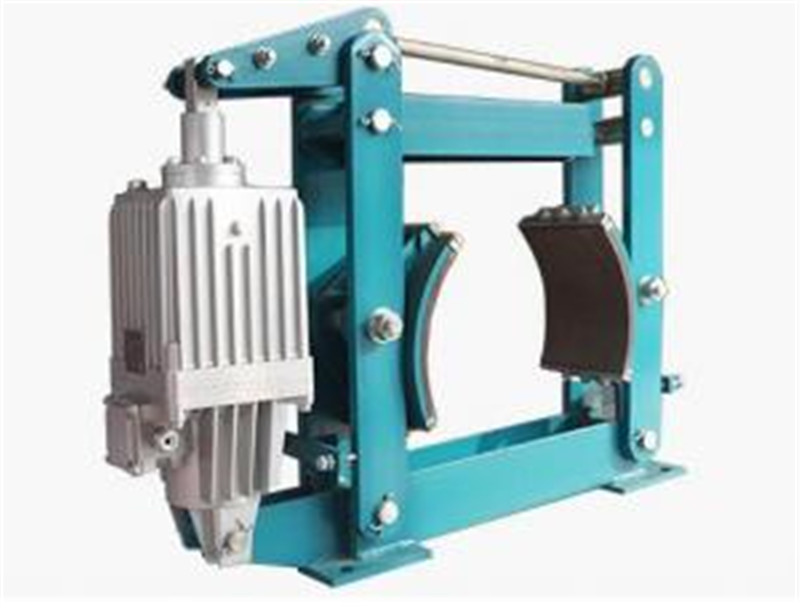

天车制动器检修与调整按照起重机安全规程的要求，对制动器要定期检查。制动器在安装调试及使用过程中，要特别注意以下几个方面的调整：　　(1)制动力矩的调整：制动力矩必须按规定要求进行调整，它是制动器安装调试期间和工作期间(检查是否发生变化)基本的工作。按制动器的标准要求，制动力矩值应有明显的标尺，按照力矩值的标尺或刻线调整力矩值即可。　　(2)驱动装置工作行程的调整：制动器驱动装置的工作行程应在工作环境温度下调整，其额定工作行程的值在产品使用说明书中标明或在驱动装置上标明。在使用过程中根据使用的频繁程度要定期观察工作行程的变化，尤其对于不加装制动衬垫磨损自动补偿机构的制动器，绝对不能使驱动装置的工作行程等于其大行程(额定行程)，否则将出现失去制动力的严重后果。使用后停机时应检查驱动装置补偿行程(驱动装置额定行程减去其工作行程)，若补偿行程太小应即刻调整，避免因使用时制动衬垫热膨胀而冷却变形后引起补偿行程减小，进而失去制动力。　　(3)补偿机构的调整：制动器加装制动衬垫磨损自动补偿机构(简称补偿机构)，可免去制动器在使用过程中的驱动装置工作行程的频繁调整，但对补偿机构应调整并可靠固定，否则当制动衬垫磨损后而未及时调整驱动装置的工作行程，将失去制动力。补偿机构的调整应按产品使用说明书进行调整，在使用过程中应定期观察其是否发生变化。　　(4)退距的调整：制动器驱动装置的工作行程调整好后，其制动衬垫的总退距也相应确定，制动衬垫每边退距应基本相等，避免出现一边退距大，一边“打不开” 而始终摩擦，造成单边摩擦温度急剧上升，降低制动性能，同时造成制动衬垫加剧磨损，因此应按产品使用说明书调整退距。电力液压制动器YWZB YWZ3B YWZ4B YWZ5 YWZ8 YWZ9 YWZ12 YWZ13 YW YWL TYWZ2 YWP电磁块式制动器JZ(TJ2A) MW(Z) ZWZAZWZ2 ZWZ3ADCW3电磁失效保护盘式制动器5SE 561SE 560SE 56SEDCPZ12.7 4SE 3SE ST1SE ST2SE 450SE液压失效保护盘式制动器5SH 4SH 3SH 450SH ST1SH ST2SH ST3SH ST4SHSB(YQP) SBDST5SH ST10SHST16SHST25SHST25SH-AST40SH904SHSBB电力液压臂盘式制动器YPZ2Ⅰ、Ⅱ、ⅢYPZ2Ⅳ、Ⅴ、Ⅵ气动钳盘式制动器QP12.7 5SP4SP3SP450SPPDADP60M-ADP61M-ADP62M液压直动盘式制动器DADH75ADH60ADH90ADH120DADH80DADH90DADH120DADH103DADH195电力液压推动器YT1 EdMYT1液压推动器电机型号BO62Z YDT80-2 ASF82A ASF102A B112Z A028012A028022三相异步电动机防爆电力液压推动器BYT1 BED

发布时间：2021-10-14

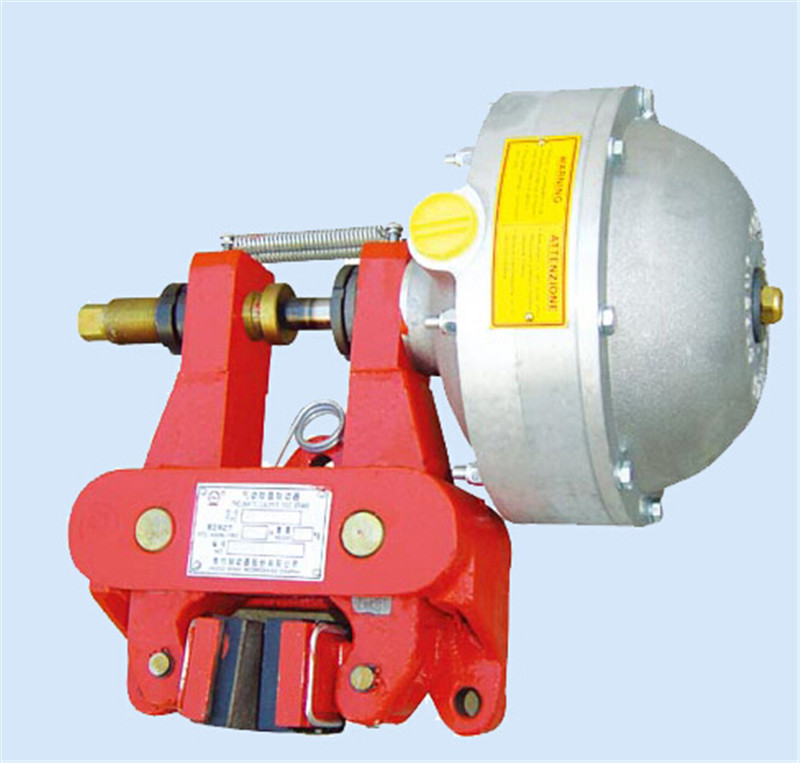

QP12.7气动制动器QP系列气动钳盘式制动器QP12.7气动制动器QP12.7-A,QP12.7-B,CQP12.7-A,CQP12.7-B,QPL12.7，QP20，QP25，QP30等系列型号焦作制动器股份有限公司气动盘式制动器型号齐全，产品性能安全可靠，制动平稳，动作频率高，使用寿命长。QP12.7气动制动器QP12.7气动嵌盘式制动器摩擦片是一种既具备盘式制动器的优点，又具有广泛适应性和独特优越性的先进产品。该产品具有结构简单，体积小，重量轻可靠性高，以压缩空气为动力源，使用方便，适用于多中盘径，安装调试、维护方便等特点。广泛使用于冶金、散料装卸等固定式作业机构的减速和制动；　　QP12.7气动制动器QP12.7气动嵌盘式制动器有QP12.7-A、QP12.7-B等规格，每种规格制动器的一种盘径可进行四级制动力矩调整匹配气包采用进口铝合金气包，性能可靠稳定，密封性能好，体积小，重量轻，根据使用性能要求分A型、B型；　　QP12.7气动制动器制动衬垫采用压簧卡装式、结构独特更换方便快捷；　　可加装显示装置，直接显示制动器工作状态；　　QP12.7气动制动器所有动力源无需单独设置，可与已有的空压站并网使用，在供气线路中加装调速阀，制动时间可实现无级调整。QP12.7气动制动器YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW系列电力液压制动器 JZ，MW,TJ2,ZWZA,ZWZ3系列电磁制动器 QP，CQP系列气动钳盘式制动器 QP12.7气动制动器DCPZ系列电磁钳盘式制动器 YPZ系列臂盘式制动器 QP12.7气动制动器SBD系列安全制动器 SH，ST系列液压失效保护制动器 DADH系列液压直动制动器 QP12.7气动制动器SE系列电磁失效保护制动器 SP系列气动失效保护制动器 YFX,YDGZ,YLBZ,系列防风制动器  QP12.7气动制动器一、工作原理   QP12.7气动制动器 QP12.7气动钳盘式制动架和气缸两大部分组成（见结构示意图）。气缸1通入压力气时，活塞杆5在气压作用下迅速向气缸内收缩，左、右制动臂在复位弹簧4作用下带动摩擦块12迅速打开（即松闸）。当气缸停止供气并通过控制阀迅速放气，活塞杆5在气缸内部弹簧下迅速伸出，顶左、右制动臂带动摩擦块12合龙（即抱闸）。  QP12.7气动制动器  二、制动器的安装    1、首先检查制动盘与制动衬垫的制动表面有无油泥或其它污迹。    2、将G3/8”(铸铁杆气缸)或1/2”(铸铝件气缸)的连接头安装在气缸1的进气口上,气管用软管连接,空气源不应有油、水和其它杂质.   QP12.7气动制动器 3、装时首先通入压力空气,是活塞杆5缩回气缸内,然后将摩擦块12在垂直制动盘的方向装如制动盘内，再将基座9水平固定在刚性机座上,使其中心与制动盘厚度中心成一直线,安装位置尺寸见结构示意图.  QP12.7气动制动器  三、调式    a)调整气压值，其范围为5~7巴。    b)正常工作钱，首先是制动器试动作几次，检修制动器有无异常现象。    c)摩擦块的退距可通过旋转调整杆6来改变工作行程的大小调整其值，旋转调整杆时，首先通入压力空气使活塞杆缩回，退后再调整。QP12.7气动制动器四、维修   QP12.7气动制动器 当摩擦片磨损后，工作行程增大至8mm时，需立即调整杆6使工作行程重新调整4mm左右，否则制动失效，调整后应拧紧螺母7，当摩擦块12磨损到6mm左右时需更换磨损块，更换步骤如下：   QP12.7气动制动器 1、气缸，    2、右制动臂    3、复位弹簧    5、活塞杆    6、调整杆    7、螺母    8、左制动臂    9、基座    10、制动块    11、弹簧钢丝    12、摩擦块QP12.7气动制动器应用：QP12.7气动制动器QP系列气动钳盘式制动器主要用于起重、运输、冶金、矿山、港口、建筑等机械中各种机构的制动和减速及电缆、造纸、钢板等机械的紧张控制领域。

发布时间：2021-10-14

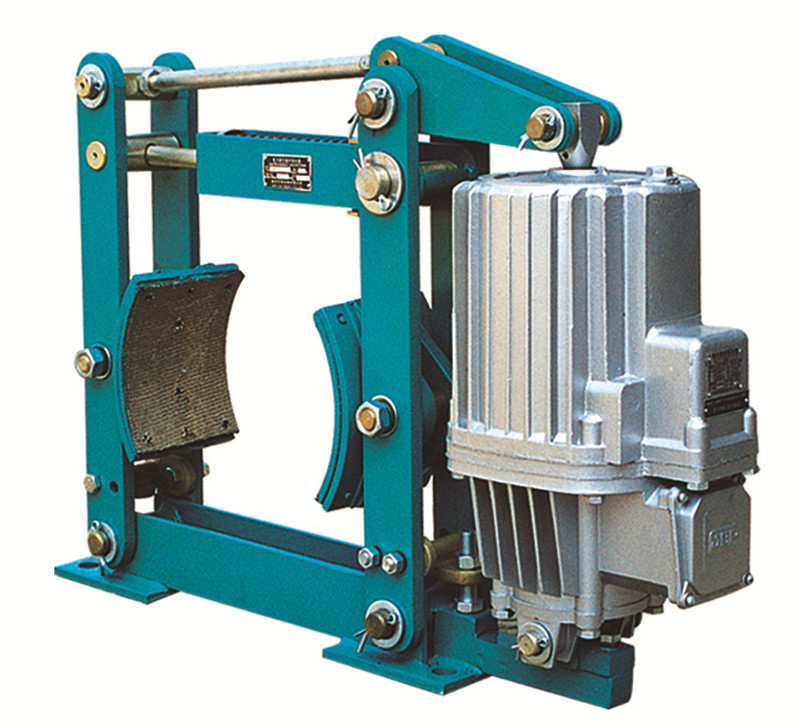

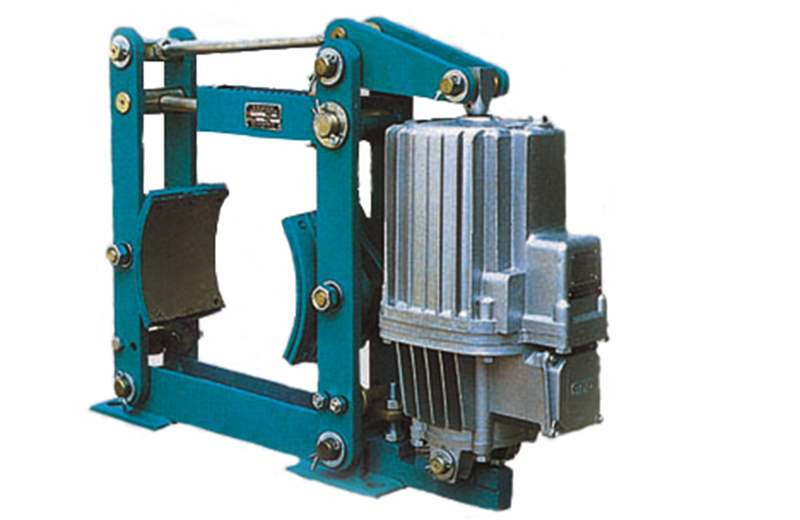

ywz-400/90 YWZ4-400/121                        ED,YT1系列电力液压推动器   YTYWZ-100/18,YWZ-200/25,YWZ-300/25,YWZ-300/45,YWZ-300/90,YWZ-400/45,YWZ-400/90YWZ-500/125,YWZ-600/180YWZ系列电力液压块式制动器：YWZ-100/18、YWZ-200/25、YWZ-300/25、YWZ-300/45、YWZ-300/90、YWZ-400/45、YWZ-400/90、YWZ-500/125、YWZ-600/180YWZ5-630/121   YWZ5-500/201   YWZ5-500/121   YWZ5-500/80   YWZ5-400/121   YWZ5-400/80 YWZ5-400/50     YWZ5-315/80     YWZ5-315/50    YWZ5-315/30YWZ5-315/23     YWZ5-250/50     YWZ5-250/30    YWZ5-250/23      YWZ5-200/30     YWZ5-200/23     YWZ5-160/23YMZ4-800/301    YMZ4-700/301    YMZ4-600/201    YMZ4-600/121    YMZ4-500/201YMZ4-500/121   YMZ4-400/121    YMZ4-400/80    YMZ4-400/50   YMZ4-300/80 YMZ4-300/50   YMZ4-300/30   YMZ4-200/30   YMZ4-200/23   YMZ4-150/23   YMZ4-100/23      YT125z/4,YT1-45/6 YT190/8 YT1-125Z/10 YT1-180/12   ed23/5ed30/5ed50/6ed80/6ED121/6 ED201/6 ED301/6

发布时间：2021-10-14

CQPL-12.7一,工作原理CQPL12.7气动钳盘式制动架和气缸两大部分组成（见结构示意图）。气缸1通入压力气时,活塞杆5在气压作用下迅速向气缸内收缩,左,右制动臂在复位弹簧4作用下带动摩擦块12迅速打开（即松闸）。当气缸停止供气并通过控制阀迅速放气,活塞杆5在气缸内部弹簧下迅速伸出,顶左,右制动臂带动摩擦块12合龙（即抱闸）。二,制动器的安装1, 首先检查制动盘与制动衬垫的制动表面有无油泥或其它污迹。2, 将G3/8”(铸铁杆气缸)或1/2”(铸铝件气缸)的连接头安装在气缸1的进气口上,气管用软管连接,空气源不应有油,水和其它杂质.3, 装时首先通入压力空气,是活塞杆5缩回气缸内,然后将摩擦块12在垂直制动盘的方向装如制动盘内,再将基座9水平固定在刚性机座上,使其中心与制动盘厚度中心成一直线,安装位置尺寸见结构示意图.三,调式a) 调整气压值,其范围为5~7巴。b) 正常工作钱,首先是制动器试动作几次,检修制动器有无异常现象。c) 摩擦块的退距可通过旋转调整杆6来改变工作行程的大小调整其值,旋转调整杆时,首先通入压力空气使活塞杆缩回,退后再调整。四,维修当摩擦片磨损后,工作行程增大至8mm时,需立即调整杆6使工作行程重新调整4mm左右,否则制动失效,调整后应拧紧螺母7,当摩擦块12磨损到6mm左右时需更换磨损块,更换步骤如下：www.hnbrakes.com1,气缸,2,右制动臂3,复位弹簧5,活塞杆6,调整杆7,螺母8,左制动臂9,基座10,制动块11,弹簧钢丝12,摩擦块CQPL12.7 气动钳盘式制动器结构示意图1, 先将制动块上的弹簧钢丝11抽出,将摩擦块12取出。2, 再将新摩擦块放如制动块U形槽中,插入弹簧钢丝,然后检查安装后摩擦块是否牢固。二, 性能参数参数型号额定制动力 N工作行程 mm退距mm制动盘有效半径m额定制动力距NmCQP12.7-ACQP12.7-B6004004—51 0.2制动盘半径0.03额定制动力×有半径六,形尺寸参数参数型号ABØCØD铸铁气缸铝合金气缸铸铁气缸铝合金气缸铸铁气缸铝合金气缸铸铁气缸铝合金气缸CQP12.7-A295300220200Ø186Ø190G3/8”G1/2”CQP12.7-B275275200175Ø142Ø144

发布时间：2021-10-14

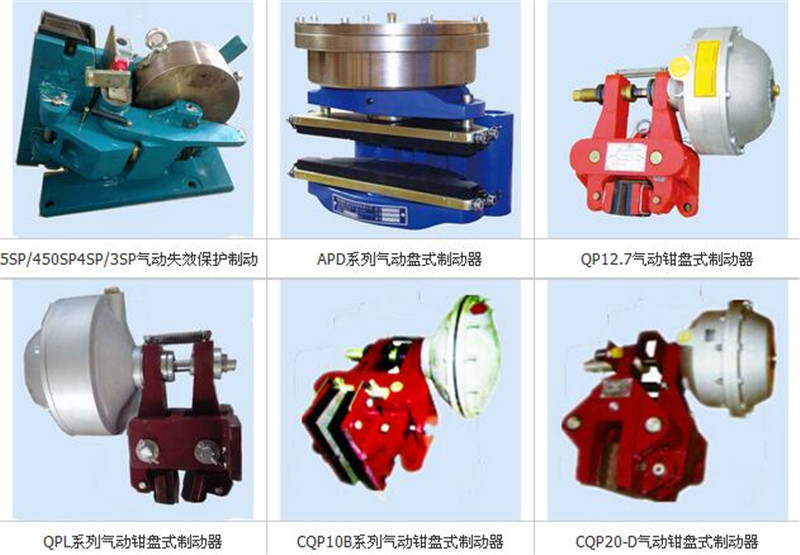

QP系列气动钳盘式制动器概述： QP(CQP) 系列气动钳盘制动器主要用于起重、运输、冶金、矿山、港口、建筑等机械中各种机构的制动和减速。使用条件：环境温度: -5℃-40℃ 工作气压: QP系列为5-7bar; CQP 系列为≦7bar。 户外雨雪侵蚀或有腐蚀性气体和介质应采用防腐型产品。 空气源不应有油、水和其他杂质。主要特点：QP 系列为弹簧制动，气动释放; CQP 系列为气压制动，弹簧释放。 整体结构简单，体积小，重量轻。 无石棉制动衬垫，绿色环保。 制动衬垫安装采用压簧卡装式，更换方便快捷。 制动衬垫磨损后调整方便简单。 QP 系列每种规格制动器的一种盘径可进行四级制动力矩调整。 所有动力源无需单独设置，可与已有的空压站并网使用，在供气线路中加装调速阀，制动时间可实现无级调整。 注: 1 、可生产不同盘厚、不同安装尺寸的气动钳盘制动器。 2 、具体型号、结构外形尺寸保留更改的权利。产品详情例如：1、选用QP12.7型、A型气包、弹簧为6根、气包左式安装，其订货标记为QP12.7-A-6左；2、选用QPL12.7A型、B型气包、带机械式松闸显示，气包右式安装，其订货标记为QPL12.7A-B-E1右。QP(CQP)12.7型QP12.7型型号额定制动力(N) (八根弹簧)制动盘有效半径(m)额定制动力矩（Nm）工作气体容量（cm3)总气体容量（cm3)重量(kg)QP12.7-A6400制动盘半径-0 . 03额定制动力X有效半径27355324QP12.7-B480014029320CQP12.7型型号额定制动力(N)制动盘有效半径(m)额定制动力矩（Nm）工作气体容量（cm3)总气体容量（cm3)重量(kg)CQP12.7-A1788X工作气压制动盘半径-0 . 03额定制动力X有效半径27355323CQP12.7-B1055X工作气压14029319QP12.7-C型气包带自动补偿机构，制动衬垫磨损后无需人工调整，方便省时。型号额定制动力(N) (八根弹簧)制动盘有效半径(m)额定制动力矩（Nm）工作气体容量（cm3)总气体容量（cm3)重量(kg)QP12.7-C6400制动盘半径-0 . 03额定制动力X有效半径27355325QPL12.7A型QPL12.7A型型号额定制动力(N)(八根弹簧)制动盘有效半径(m)额定制动力矩（Nm）工作气体容量（cm3)总气体容量（cm3)重量(kg)QPL12.7A-A6400制动盘半径-0.03额定制动力X有效半径27355324QPL12.7A-B480014029320CQPL12.7A型型号额定制动力(N)制动盘有效半径(m)额定制动力矩（Nm）工作气体容量（cm3)总气体容量（cm3)重量(kg)CQPL12.7A-A1788X工作气压制动盘半径-0.03额定制动力X有效半径27355323CQPL12.7A-B1055X工作气压14029319QPL(CQPL)12.7-B型QPL12.7-B型型号额定制动力(N)(八根弹簧)制动盘有效半径(m)额定制动力矩（Nm）工作气体容量（cm3)总气体容量（cm3)重量(kg)QPL12.7-B2100制动盘半径-0.03额定制动力X有效半径14029311CQPL 12.7-B型型号额定制动力(N) 制动盘有效半径(m)额定制动力矩（Nm）工作气体容量（cm3)总气体容量（cm3)重量(kg)CQPL12.7-B416X工作气压制动盘半径-0.03额定制动力X有效半径14029310QP(CQP)30 ( 25.4 )型QP30 ( 25.4 )型型号E额定制动力(N) (12根弹簧)制动盘有效半径(m)额定制动力矩（Nm）工作气体容量（cm3)总气体容量（cm3)重量(kg)QP30-D3032800制动盘半径-0. 065额定制动力X有效半径1400300070QP25.4-D25.4CQP30 (25.4) 型型号E额定制动力(N) (12根弹簧)制动盘有效半径(m)额定制动力矩（Nm）工作气体容量（cm3)总气体容量（cm3)重量(kg)CQP30-D306097X工作气压制动盘半径-0. 065额定制动力X有效半径1400300068CQP25.4-D25.4CQP20-D型CQP20-D型型号额定制动力(N) 制动盘有效半径(m)额定制动力矩（Nm）工作气体容量（cm3)总气体容量（cm3)重量(kg)CQP20-D6097X工作气压制动盘半径-0. 065额定制动力X有效半径14003000

发布时间：2021-10-14

盘式制动器的传动应用　　1.搬运机械行业。像进给机、输送机、卷扬机和起重机都使用到了盘式制动器;　　2.事物机械行业。像电子复写机、打印机和计算机都使用到了盘式制动器;　　3.机械行业。像机械行业中的车床、自动CNC床等都用到了盘式制动器。

发布时间：2021-06-23

电力液压推动器使用维护保养的注意事项　　1、电力液压推动器的制动衬片是属易损件，它的使用限度，摩擦材料部份不能小于0.8mm，否则就要改换制动衬片。　　2、在清洁车辆时千万不能用油棉纱清理制动盘表面，以免污染了制动衬片而造成制动性能失效。　　3、贮液器中电力液压推动器的制动液不能低于至低界限，在添加制动液时要注意清洁，决不能使灰尘、污物混入贮液器内，以免制动系统堵塞，造成制动失灵。　　4、电力液压推动器要定期更换易损件，防止橡胶件老化，一般在1～2年为好。　　5、电力液压推动器在维护保养中要随时检查紧固件的紧固力矩，防止松动。

发布时间：2021-06-23

液压制动器的使用及调整　　1.松开制动力矩弹簧，手动抬起推杆三角，调整上调节螺钉，使制动口间隙为1.5毫米，调整制动架的下限位螺钉，使制动口间隙均匀分布在两侧;调节力矩弹簧达到要求的刻度，拧紧所有的锁紧螺母。　　2.当制动片磨损达到要求时，更换刹车片，并根据以上步骤进行调整;在刹车片磨损过程中，由于刹车片磨损制动器三角板下降，当加速器光杆下降接近补偿标志时，及时调整间隙。

发布时间：2021-06-23

　液压制动器使用过程的注意事项　　1、常常在电磁制动器增加润滑剂。　　2、定时查看衔铁行程的长度。因为在制动器的运转过程中，因为剖动面的磨损，衔铁的行程长度将增大。当衔铁行程长度达不到正常值时，有需要进行调整，以恢复制动面与转盘之间的至小空隙。若是衔铁行程长度增大到正常值以上，就可能大大下降吸力。　　3、若是更换了磨损的制动面，应从头恰当调整制动面与转盘之间的至小空隙。　　4、常常查看螺栓的紧固程度，特别要拧紧电磁铁的螺栓、电磁铁与外壳的螺栓、磁轭的螺栓、电磁铁线圈的螺栓和接线螺栓。　　5、定时查看可动部件的机械磨损状况，并铲除电磁铁零件外表的尘埃、花毛和尘垢。

发布时间：2021-06-16

浅谈盘式制动器的制动抖动　　盘式制动器的制动抖动问题是典型的制动系统故障，涉及制动器振动和噪声的产生、传递及乘员的主观感受。制动抖动会加速传递途径中相关部件的老化和疲劳破坏，影响车辆的驾驶舒适性。　　制动抖动问题一般由制动系统低阶扰动引起。低频抖动主要由制动力矩波动引起，抖动的频率与车速呈一些阶次关系，频率在100 Hz以下，大多数抖动发生在车速60 km/h附近。　　制动抖动按照现象一般可以分为冷抖动、热抖动、新车抖动、湿态抖动(摩擦副间有水时)和锈蚀抖动。冷抖动主要是制动盘几何尺寸不规则或者摩擦片的晃动，从而影响制动压力及制动力矩波动引起的，大部分冷抖动都是1-5阶低频振动。热抖动是制动盘局部热态不稳定而导致热变形，热抖动一般发生在高速行驶多次紧急制动，制动盘温度快速升高以后。新车抖动一般是新车磨合期间，制动摩擦片与制动盘摩擦不均匀导致。湿态抖动主要是下雨天，制动盘和摩擦片间水膜导致的制动压力不均匀引起的制动器力矩波动。锈蚀抖动是制动盘生锈后导致摩擦片与制动盘间摩擦力矩波动，一般在锈迹磨耗清掉后抖动消失。

发布时间：2021-06-16

电力液压推动器安装方式的选择　　1.垂直安装：活塞杆连接块朝上;　　2.水平安装和中间任意位置：主参数标牌朝上;所有推动器的推杆连接块都可以旋转。　　无论何种安装位置，活塞杆都不能承受任何力，以免影响使用效果和寿命。

发布时间：2021-06-16

　电力液压推动器的三个附加装置　　1.制动弹簧：它产生制动力，技术参数中所列的制动弹簧力值为上升行程的1/3(下降行程的2/3)时的弹簧力;　　2.复位弹簧：工作原理同C-弹簧，但复位的弹簧力较小;　　3.缓冲弹簧：(仅适用于短行程)主要调节制动过程。缓冲制动的非周期瞬变过程，使制动平稳，它代替推杆连接块装在活塞杆上，不改变推动器的行程。
